オンボード書込み導入事例 onboard writing
プログラマを用いたオンボード書込みとは
オンボード書き込みとは、基板実装後にデータを書込みを行うことを指します。
オンボード書き込みの3つの方法
延長ケーブルを用いた書込み
特徴
コネクタを実装した延長ケーブルを接続して基板上のデバイスへデータを書込みが可能
書込みツール
- オンボードデバイス用プログラマ MS-01
- 延長ケーブル（20cm～200cmまで）
- 基板接続コネクタ
用途
- お客様製品開発時、技術評価向け
- 少量生産用途向け
プローブユニットを用いたピンボード治具での書込み
特徴
プローブユニットを用いて基板上の接続パッドとMS-01を接続し書込みが可能
書込みツール
- オンボードデバイス用プログラマ MS-01
- プレスユニット
- PIN BOARD治具
- 電源 15V (オプション)
用途
- 中～大容量デバイスへの書込み
- 量産ライン用途
応用事例
複数のMS-01を搭載すれば、同時に複数の基板に
書込みを行うことができ生産向上が計れます
基板実装ライン上での自動書込み（インライン書込み装置）
インライン書込み装置とは
基板実装後、リフロー装置から移動した基板に対して自動で基板上のパッドに接続しデータを自動書込みを行う装置です。
書込みツール
- オンボードデバイス用プログラマ MS-01 （複数台）
- PIN BOARD治具
- インライン書込み装置
導入目的
- 生産ライン工程の自動化を検討
- 少量多品種の生産ラインの構築
- ヒューマンエラー低減
オンボード書込みに必要となるもの
① 書込み対象デバイスの型番
② 基板寸法図

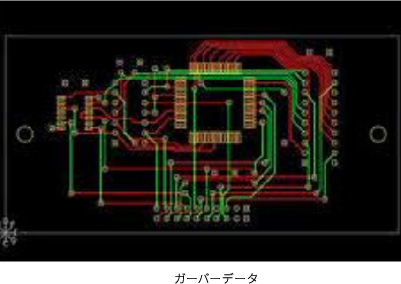

③ 基板のガーバーデータ
④ 1基板のデバイス搭載数
⑤ 生産予定数(月産)
⑥ 書込みサンプルデータ
⑦ 実装済み基板 (動作評価の為)
② 基板寸法図
③ 基板のガーバーデータ
④ 1基板のデバイス搭載数
⑤ 生産予定数(月産)
⑥ 書込みサンプルデータ
⑦ 実装済み基板 (動作評価の為)
書込み対応可能なデバイス
サポート実績デバイス(一部抜粋)
Microchip Technologies
PIC18F14K50T
PIC12F629SY
PIC12F683SY
PIC12F675SY
PIC16F1615
PIC16F887
PIC12F629SY
PIC12F683SY
PIC12F675SY
PIC16F1615
PIC16F887
Renesas
RL78/G10 シリーズ
RL78/G12 シリーズ
RL78/G11 シリーズ
RL78/GIA シリーズ
RL78/GID シリーズ
RL78/G12 シリーズ
RL78/G11 シリーズ
RL78/GIA シリーズ
RL78/GID シリーズ
Cypress
Cypress
CY8C21512
CY8C21512
TI
MSP430I2040
NXP
ISP1705
nRF52832
nRF52832
